产品名称:
不锈钢液压安全阀
产品型号:
产品报价:
产品特点:
不锈钢液压安全阀一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。
  不锈钢液压安全阀的详细资料:

操作示意图

主要用途:

不锈钢液压安全阀装于油罐顶部与呼吸阀配合使用,在呼吸阀一旦失灵时起安全作用。

工作原理:

不锈钢液压安全阀一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。 按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀,微启式安全阀的开启行程高度为:≤0.05d0(zui小排放喉部口径);全启式安全阀开启高度为≤0.25d0(zui小排放喉部口径)。

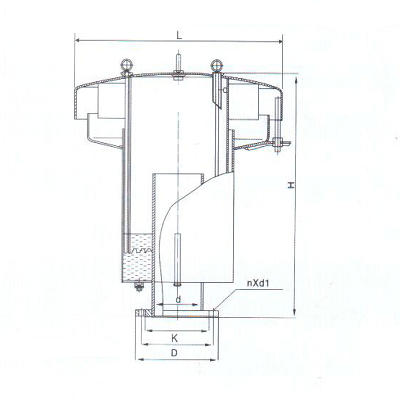

外形及结构图:

不锈钢液压安全阀不锈钢液压安全阀结构图





不锈钢液压安全阀连接尺寸:

公称通径

DN(mm)

安装尺寸(mm

L

H

D

K

n×φ

80

410

510

Φ195

Φ160

8*18

100

470

560

Φ215

Φ180

8*18

150

520

680

Φ280

Φ240

8*22

200

620

670

Φ335

Φ295

8*22

250

720

720

Φ395

Φ350

12*22

不锈钢液压安全阀安装说明:

①各种GYA液压安全阀都应垂直安装。

②GYA液压安全阀出口处应无阻力,避免产生受压现象。

③GYA液压安全阀在安装前应专门测试,并检查其官密封性。

④对使用中的GYA液压安全阀应作定期检查。
