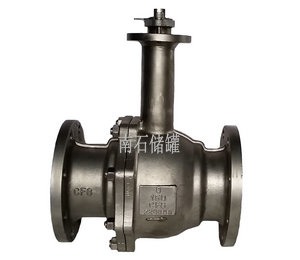

天然气低温球阀图片:
低温球阀系列主要适用于乙烯、液化天然气等化工装置上,输出的液态低温介质如乙烯、液氧、液氢等。这类介质不但易燃易爆,而且在升温时要气化,气化时,体积膨胀数百倍。而且这些介质渗透力强,易泄漏,加工制造比较困难。产品分为低温浮动球和低温固定球两类,用于截断或接通管路中的低温介质,介质温度不得低于-196度。适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。 阀体 | CF8 | 球体 | 304 | 阀杆 | 304 | 密封圈 | PTFE | 填料 | PTFE+O形圈 | 适用介质 | 氨气、天然气等弱腐蚀性介质 | 适用温度 | -196-29℃ | 计与制造标准 | GB122237 | 结构长度标准 | GB12221 | 法兰尺寸标准 | GB9113 JB79 | 压力-温度标准 | GB9131 | 试验-检验标准 | GB/T13927 JB/T9092 |
天然气低温球阀尺寸: 1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0 | DQ41F -16P(R) 凸面法兰RF | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 | 140 | 20 | 140 | 105 | 75 | 55 | 14 | 4-14 | 84 | 160 | 25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 95 | 180 | 32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 150 | 250 | 40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 150 | 300 | 50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 170 | 350 | 65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 350 | 80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 215 | 400 | 100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 250 | 500 | 125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 265 | 600 | 150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 | 200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 1200 | 2.5MPa | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 103 | 140 | DQ41F -25P(R) 凸面法兰RF | 20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 112 | 160 | 25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 123 | 180 | 32 | 165 | 135 | 100 | 78 | 18 | 4-18 | 150 | 250 | 40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 156 | 300 | 50 | 200 | 160 | 125 | 100 | 20 | 8-18 | 172 | 350 | 65 | 220 | 180 | 145 | 120 | 22 | 8-18 | 197 | 350 | 80 | 250 | 195 | 160 | 135 | 22 | 8-23 | 222 | 400 | 100 | 280 | 230 | 190 | 160 | 24 | 8-23 | 253 | 500 | 125 | 320 | 270 | 220 | 188 | 28 | 8-25 | 275 | 600 | 150 | 360 | 300 | 250 | 218 | 30 | 8-25 | 286 | 800 | 200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 340 | 1200 |
天然气低温球阀压力试验: 公称压力 MPa | 1.6 | 2.5 | 4.0 | 强度试验 MPa | 2.4 | 3.8 | 6.0 | 水密封试验 MPa | 1.8 | 2.8 | 4.4 | 气密封试验MPa | 0.4-0.7 |
产品结构图: 天然气低温球阀结构特点: 1.承压件的材料能承受介质温度的变化而引起的膨胀、收缩、密封部位的结构在温度变化时不会产生的变形。用于-100℃以下工况时,阀门零件在精加工前应进行深冷处理,即将零件浸放在液氮箱中进行冷却,当零件温度达到-192℃时,开始保温1-2h,然后取出箱外自然处理到常温,重温循环2次。 2、阀盖采用长劲结构,其目的保护填料函的功能,使填料函处于离低温较远的位置,保证填料的密封效果,同时还可以缠绕保冷材料,防止冷能损失。长颈的颈长可根据使用温度和保冷材料的厚度来选择不同的长度。当填料密封效果降低时,可以从填料函中间加入润滑脂形成油封层,降低填料函的压差,提高密封性能。 3、使用温度低于-100℃时,阀杆材料经过镀铬或氮化处理,提高阀杆表面硬度,提高填料密封的可靠性。 4、低温球阀具有防止异常升压结构,由于低温阀门介质气化后,其体积急剧膨胀,压力会异常升高,当阀门中腔压力升高时,阀门中腔和进口连通,或在阀门进口端安置泄压阀,保证阀门安全使用。 5、低温球阀用的垫片具有在常温下、低温状态及温度变化下能可靠密封性和复原性。 上海南石是专业的球阀生产厂家,公司生产的产品:呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件 尊敬的用户:欢迎您访问我们的【http://www. shzhqcj.com】, 如果您对产品、服务有任何建议或者疑问的话,请立即!我们一定会尽心尽力为您提供优质的服务!:。 |
