您现在的位置:首页 > 产品中心 > 油罐车附件 > 海底阀 > 压力平衡式气动海底阀

点击放大
产品名称:
压力平衡式气动海底阀
产品型号:
产品报价:
产品特点:
压力平衡式气动海底阀采用单作用汽缸结构,压缩空气驱动活塞杆拉出。顶开中柱塞的弹簧,打开进去,介质通过,工作完毕,关闭气源,中塞柱依靠弹簧,复位密封,关闭阀门。
  压力平衡式气动海底阀的详细资料:

压力平衡式气动海底阀

产品型号:C804L-100

产品说明:压力平衡式气动海底阀使用于多仓罐车,可进行油仓的单独装卸,三通的设计有效减少油罐底部管路的安装,减轻油车负载,操作简便,安全可靠。C804L-100压力平衡式气动海底阀是全气动控制,在无气源的情况下,可确保阀门的正常关闭;可以通过阀门的气动开关任意转换油路的通油方向;切断槽紧急情况下自动断开,防止泄露;流动形阀体减少流动阻力;密封性阀杆自动对中,压紧弹簧牢固耐用;过滤网安装有关标准配置,防止异物破坏油封;轻体材料铝合金轻质材料,减轻油罐车负荷;高品质压模铸造阀体和内部零件,确保使用可靠。

压力平衡式气动海底阀工作原理:海底阀采用单作用汽缸结构,压缩空气驱动活塞杆拉出。顶开中柱塞的弹簧,打开进去,介质通过,工作完毕,关闭气源,中塞柱依靠弹簧,复位密封,关闭阀门。为保证阀门具有良好的工作能力,必须满足一下条件:

1.海底阀工作时,系统气源必须保证>0.4MPA的压力.

2.阀体与中柱塞必须保证高度密封.

3.弹簧必须保持足够的弹力复位.

产品功能和特点:

1、可以通过阀门的气动开关任意转换油路的通油方向。

2、切断槽紧急情况下自动断开,防止泄露。
3、全气动控制,在无气源的情况下,可确保阀门的正常关闭。

4、密封性阀杆自动对中,压紧弹簧牢固耐用。

5、高品质压模铸造阀体和内部零件,确保使用可靠。

6、过滤网安装有关标准配置,防止异物破坏油封。

7、轻体材料铝合金轻质材料,减轻油罐车负荷。

8、流动形阀体减少流动阻力

压力平衡式气动海底阀材料及参数:

 公称口径:

 DN100或(4”)

 工作压力

 0.6MPa

 zui大流量

 250/min

 主体材质

 不锈钢、铝合金

 轴材料

 不锈钢

 密封材料

 聚四氟乙烯

 弹簧

 不锈钢

 开启方式

 气动(Q

 温度范围:

 -40~+150℃

 适用介质:

 水、汽油、柴油或者轻质燃油等

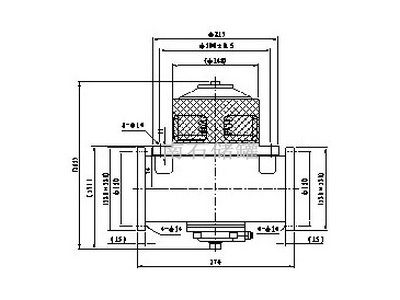

产品结构图:



产品易损零件:

 易损件名称

 型号及规格

 数量

 气动接头

 Pc6-0.2

  1

 Y型圈

 40*50*6.3/7

  1

 Y型圈

 22*14*4.8/5.4

  1

 汽缸

 全套

  1

 中塞阀阀弹簧

 125*50*5

  1

海底阀订货须知:

1.用户根据使用条件选型,必经注明型号。

2.对海底阀有特殊要求的经供需双方协商确定,并在合同上注明或订正协议书为据。

3.用户需要提供配件或易损件时,应注明型号,规格,独立记价。

4.本厂产品实行三包严格履行合同义务,遵守用户至上,信誉*原则。

在用户选用产品拾为并遵守保管及使用规则的前提下,保质期由半年。在保质期内因产品使用质量不良而损坏和不能正常使用时,负责免费为用户更换或修理,但使用不当造成破损和易损零件的正常磨损不在此限。

5.用户有不明之事可向我厂提供咨询。

上海南石是专业的海底阀生产厂家,公司生产的产品:呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔、海底阀等系列配套附件。
