您现在的位置:首页 > 产品中心 > 球阀 > 槽车球阀 > 槽车单向转阳球阀

点击放大
产品名称:

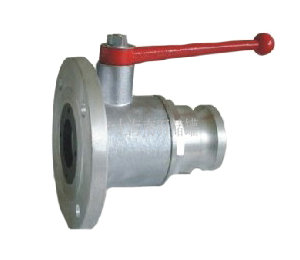

槽车单向转阳球阀
产品型号:
产品报价:
产品特点:
槽车单向转阳球阀密封可靠,结构简单、体积小、重量轻,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质。
  槽车单向转阳球阀的详细资料:

产品型号:Q41F-6

产品说明:槽车单向转阳球阀采用法兰连接安装在紧急切断阀下游,出口与同规格快速接头配合使用,用来装卸和卸荷介质时的接通和截断,待放散阀,适用于液化气槽车和液氨槽车上,并采用浮动式球体进行启闭,操作速度快。产品本身结构紧凑,流体阻力小,全通径的球阀基本没有流阻。密封可靠,结构简单、体积小、重量轻,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用,在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀,适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。球阀阀体可以是整体的,也可以是组合式的。槽车专用单向球阀Q41F作用主要用于开关、切断或接通管路中的介质,亦可用于流体的调节与控制。槽车专用单向球阀Q41F应用化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

槽车单向转阳球阀主要设计参数:

 公称通径:

 DN50-DN100mm

 阀体材质:

 铝合金、

 密封圈:

 聚四氟乙烯

 公称压力:

 0.6-1.0MPa

 适宜温度:

 -28+60

 连接方式:

 法兰连接(方法兰、圆法兰)

 驱动方式

 手动

 适用介质:

 水、油品、气等非腐蚀介质和酸碱腐蚀介质

 法兰连接

 JB/T79-94GB9113-2000

 结构长度

 GB12221-89

槽车单向转阳球阀优点:

  1. 流体阻力小,全通径的球阀基本没有流阻。
  2. 结构简单、体积小、重量轻。

3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种氟塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。

4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5.维护方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

 6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

槽车单向转阳球阀尺寸:

规格

总长度

法兰孔距

材质

公称压力(MPa

2“

155

135

铝合金

0.6

2.5“

165

145

铝合金

0.6

3“

190

160

铝合金

0.6

槽车专用单向球阀安装注意事项(1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)(3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)(4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。(5)本类阀应安装在管道的水平方向或垂直方向。(6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。(7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。

铝合金球阀安装说明:安装前要对调整圈进行调整,以保证密封及手柄手动灵活。

1、管路输送液体要保证清洁度,以防杂质入内,损伤阀体和密封面,缩短使用寿命。

2、与球阀法兰相接的管路法兰,平面应与球阀法兰平面平行,不平行时不可用,以免螺栓过紧后损坏球阀,此时应调整管路法兰平行,方可安装使用。

3、使用前须看准转动方向,以免错位带来使用不方便及扭伤手柄。

4、油车长期停放或过冬不用时,应提前将罐内的液体提成放干净,以免影响其正常使用。

5、在使用过程中,如果在密封,一般不要演常拆,以免损伤密封面 ,影响其密封性能。

上海南石是专业的铝合金球阀生产厂家,公司生产的产品:呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
